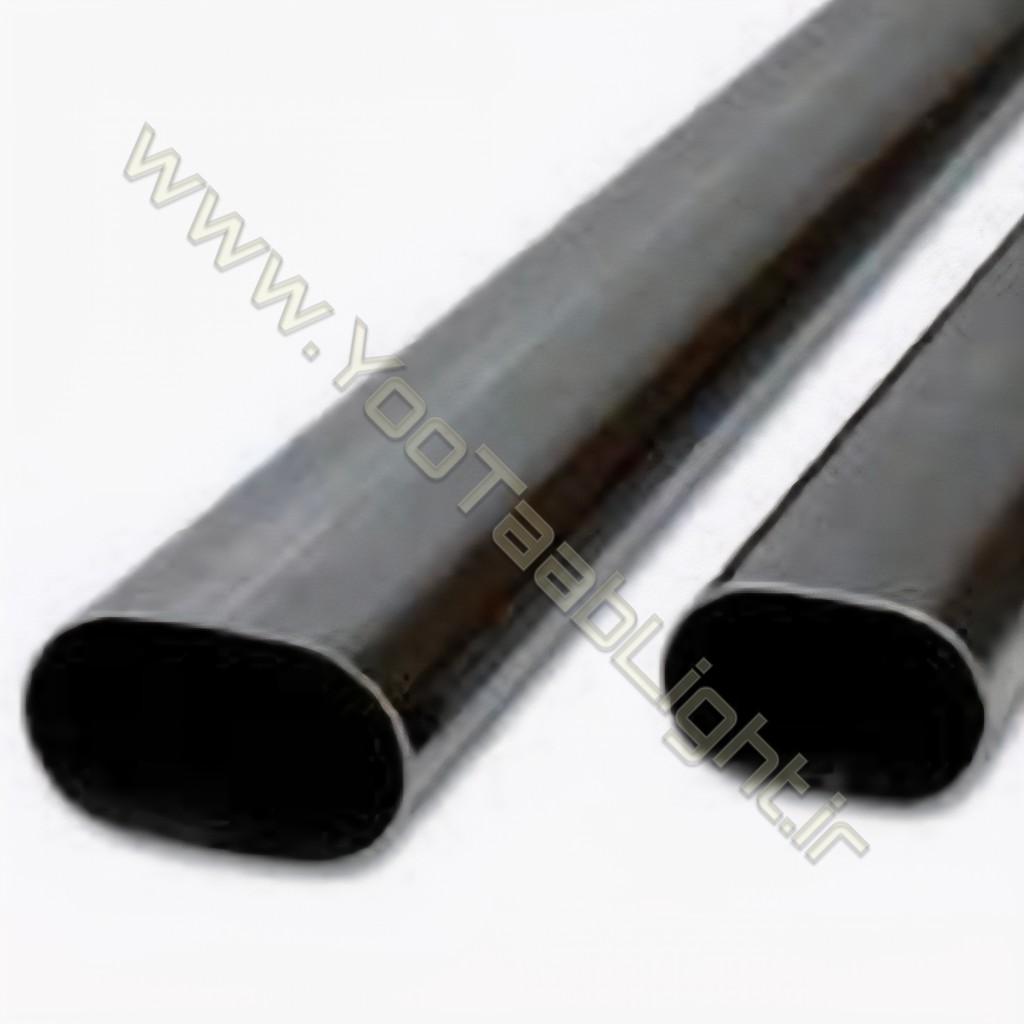

لوله فولادی بیضی کد YL-pf0114
لوله ۴ اینچ فرم داده شده به شکل بیضی

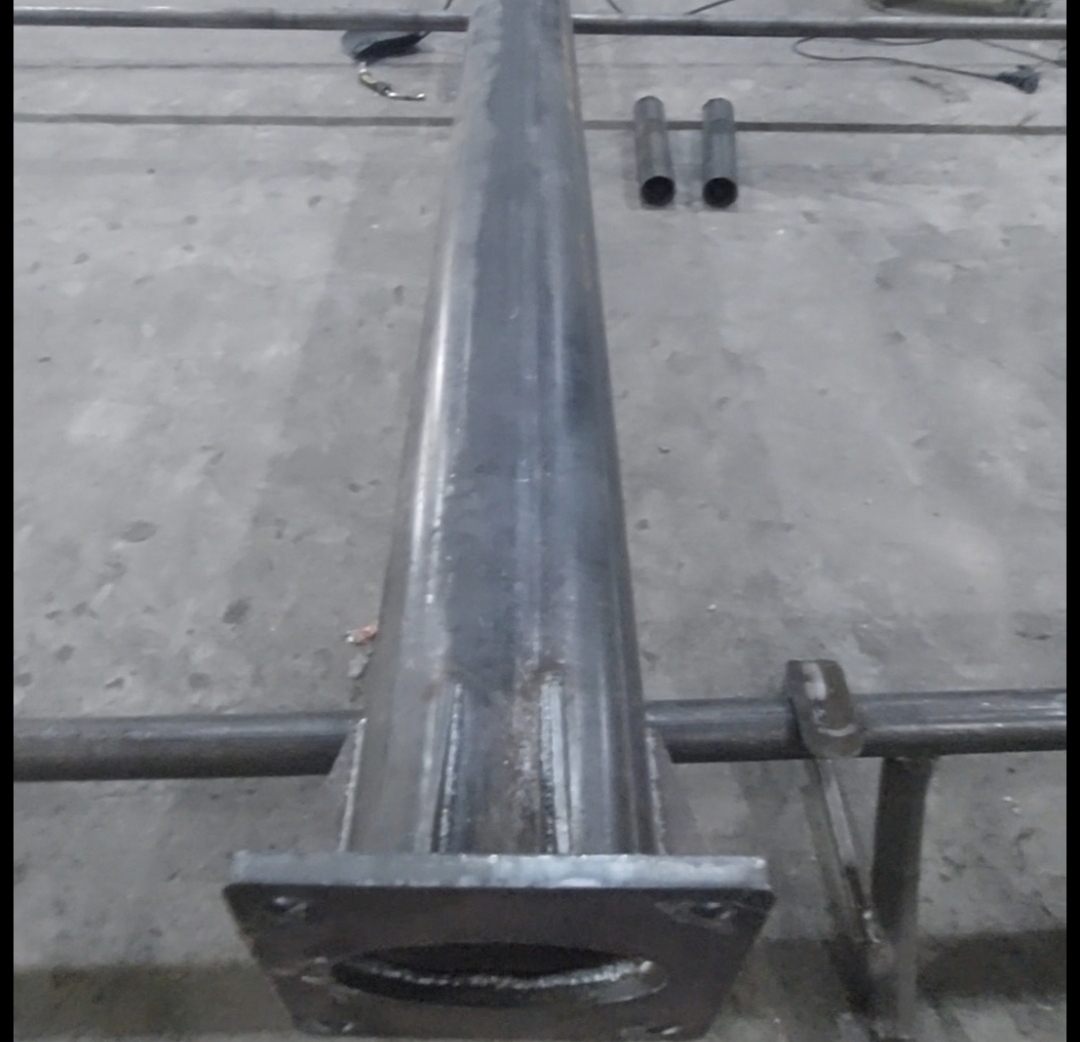

لوله ۴ اینچ بیضیشده در پایه چراغ، با ایجاد فرمی کشیده و امروزی، جلوهای مدرن و متفاوت به سازه میدهد.این مقطع ضمن افزایش مقاومت در برابر باد و ارتعاش، امکان طراحی ظریفتر و هماهنگ با فضاهای شهری جدید را فراهم میکند.در شب، انعکاس نور روی سطوح بیضیشکل باعث فرم و زیبایی بصری بیشتر پایه نسبت به لوله میشود.
لوله فرمینگ شده به بیضی
سیستم بیضی کردن انواع لوله و پروفیل جزو خاصترین خدمات گروه صنعتی روشنایی یوتاب میباشددر این روش با استفاده از دستگاه فرمینگ لوله تا حد ممکن با توجه از حالت دایره ای به بیضی تبدیل میشود و با ظاهری یکدست مناسب ساخت انواع پایه چراغ و دستگاه های بدنسازی میباشد.
روش بیضی شدن لوله(Ovalization / Tube Ovalizing)
به مجموعهای از فرآیندها گفته میشود که در آن مقطع دایرهای لوله به شکل بیضی (یا نزدیک به بیضی) تغییر داده میشود. این پدیده هم میتواند خواسته و کنترلشده باشد و هم ناخواسته و ناشی از بارگذاری یا فرآیند تولید.
در ادامه، موضوع را از پایه تا کاربردی توضیح میدهم.
۱. بیضی شدن چیست؟
اگر لولهای با قطر اولیه \(D\) تحت نیرو یا فرآیندی قرار گیرد که باعث شود:- قطر در یک جهت افزایش یابد- و در جهت عمود بر آن کاهش پیدا کند مقطع دایرهای به **بیضی** تبدیل میشود.معمولاً میزان بیضی شدن به صورت زیر تعریف میشود:
\text{Ovality} = \frac{D_{max} - D_{min}}{D_{nominal}} \times 100۲
۲.کاربردها:
لولههای دکوراتیو برای انواع پایه چراغ پارکی و خیابانی- طراحی آیرودینامیکی در دستگاه های بدنسازی- ساخت لولههای بیضی برای مبدلهای حرارتی
۳. روشهای بیضی کردن لوله (روشهای عملی)
۳.۱. پرس مکانیکی (Mechanical Pressing)- لوله بین دو قالب یا فک تخت قرار میگیرد- با اعمال نیرو، قطر در یک جهت کاهش مییابد
✅ ساده و ارزان
❌ احتمال چروک یا نازکشدگی موضعی
۳.۲. غلتککاری (Roll Forming)- عبور لوله از چند جفت غلتک- تغییر تدریجی شکل از دایره به بیضی
✅ کنترل بهتر شکل
✅ مناسب تولید انبوه
❌ تجهیزات گرانتر
۴. اثرات بیضی شدن بر خواص مکانیکی
۴.۱اثرات منفی:
- کاهش مقاومت در برابر فشار داخلی
- افزایش تمرکز تنش
- کاهش ظرفیت باربری
- افزایش احتمال کمانش
۴.۲اثرات مثبت (در صورت طراحیشده):
- کاهش افت فشار سیال
- بهبود انتقال حرارت
- کاهش وزن سازه
۵.استانداردهای رایج:
- **API 5L**- **EN 10297**- **ASME B31**6ا
گر بخواهید تخصصی تر بررسی کنید تیم مشاوره حرفه ای ما میتواند:
- روابط تحلیلی بیضی شدن در خمکاری را توضیح بدهد
- روش محاسبه بیضی شدن مجاز طبق استانداردها را ارائه کند
🔹 شما میتوانید بگویید در چه زمینهای فعالیت میکنید(طراحی مکانیکی، ساخت، تحلیل تنش، یا کاربرد صنعتی خاص) تا مشاوران ما با شما در ارتباط باشند
